突破 AI 算力傳輸瓶頸：UA3P 超精密輪廓儀在矽光子與 CPO 封裝檢測中的核心關鍵
隨著人工智慧 (AI) 與高效能運算 (HPC) 的爆發性成長，傳統銅導線資料傳輸面臨嚴重的物理極限與耗能瓶頸。矽光子 (Silicon Photonics) 與 CPO (Co-Packaged Optics，共封裝光學) 技術因此成為全球半導體產業的焦點。將光學傳輸模組直接與 ASIC 或 GPU 共同封裝在同一載板上，能顯著降低功耗與傳輸延遲。
然而，光學訊號的耦合效率（Coupling Efficiency）極度依賴奈米級的幾何對準精度。如何在封裝過程中進行高精確、不傷表面的三維幾何檢測？由 Panasonic 開發的 UA3P (Ultrahigh Accurate 3D Profilometer，超高精度三次元輪廓儀) 正是這場光電革命背後的關鍵品管推手。

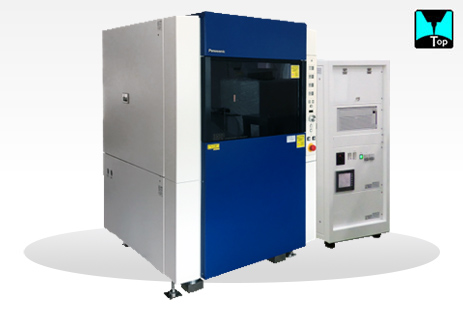

圖 1：Panasonic UA3P 超高精度 3D 輪廓量測儀（提供奈米級三維量測解決方案）
一、 UA3P 在 CPO 與矽光子封裝的三大核心應用
CPO 技術將光學元件（如微透鏡陣列、光纖陣列）高度整合，其元件間的微米／奈米級幾何誤差會直接影響光路對準與訊號衰減。UA3P 在此領域提供了不可替代的技術支援：
圖 2：CPO 架構中微透鏡陣列 (MLA) 將發散光轉換為平行光耦合進晶片之路徑示意圖

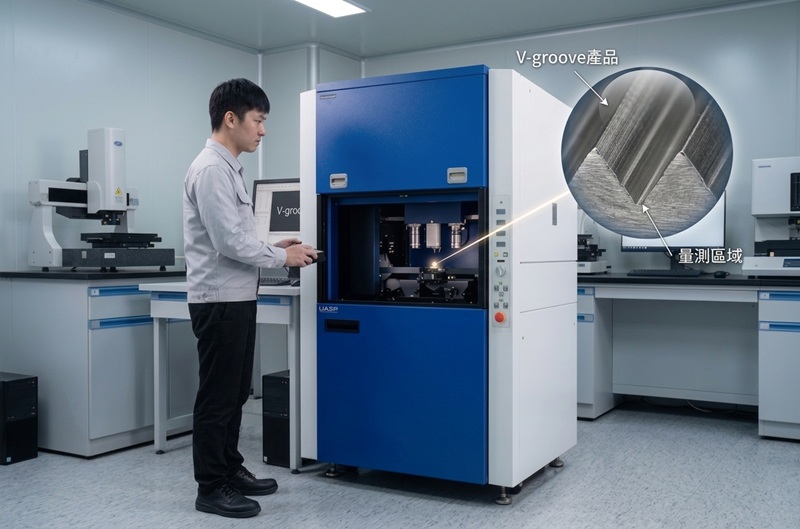

1. V 型槽 (V-Groove) 幾何精測
多芯光纖透過 V 型槽進行固定。UA3P 能精準掃描 V 槽的角度、深度及 pitch 間距公差，確保光纖與晶片波導完美對齊。
2. 微透鏡陣列 (MLA) 曲面分析
量測微透鏡陣列的非球面曲率、自由曲面面形（Surface Profile）以及鏡片間的累積位置誤差（Pitch-to-Pitch Error）。
3. 多面偏心與相對傾角量測
透過高精度三維座標轉換，量測光學棱鏡入射面、反射面與光波導出口間的三維空間角度與垂直度，確保光路無偏差。
二、 UA3P 的四大技術優勢解析
相較於傳統光學儀器與一般三座標測量機，UA3P 結合了「大範圍量測」與「原子力極微力感知」的雙重優勢：
- 奈米級干涉精度 (解析度高達 0.3 nm)： 採用 He-Ne 雷射干涉儀為三軸長度基準，確保量測具備高重複性與穩定度。
- 恆定超微測力探針 (0.05 mN ~ 0.3 mN)： 採用 AFP (Atomic Force Probe) 微力接觸技術，不會破壞軟質樹脂、矽晶圓及薄膜鍍膜。
- 支援高達 75° 超大陡坡角度： 克服傳統白光干涉儀對陡坡反射訊號接收不足的缺點，可連續掃描大角度微透鏡與深 V 槽壁。
- 閉環加工數據回傳補正： 將 3D 量測誤差數據（Error Map）回傳至金剛石車床或模具加工機，實現閉環修模與高良率生產。
量測技術特性對比表
| 檢測技術 | 解析度 / 精度 | 陡坡角度能力 | 表面破壞風險 | V溝深槽 (V-Groove) 檢測 |
|---|---|---|---|---|
| UA3P (AFP 探針) |
超高 (最高 0.3 nm) | 高 (最大 75°) | 極低 (毫克級微力) | 優異 (可深入槽壁) |
| 白光干涉儀 (WLI) | 高 (亞奈米級) | 受限 (< 30°) | 無 (非接觸) | 受限 (深槽散射嚴重) |
| 傳統 CMM 觸針 | 中等 (微米級) | 中等 | 高 (易劃傷鏡面) | 一般 |
三、 未來發展性與產業趨勢
- 全自動晶圓級檢測 (Wafer-Level Inspection)： 未來矽光子將全面邁向晶圓級封裝，UA3P 結合自動載台與晶圓對位系統，將實現整片 Wafer 上微光學結構的自動點陣檢測。
- AI 整合與即時誤差補正 (Smart Manufacturing)： 結合 AI 演算法，UA3P 所獲取的幾何地形數據能自動辨識缺陷特徵，並與超精密 CNC 機台進行聯網，實現即時閉環修補。
- 次奈米級異質整合封裝標準化： CPO 技術帶動光學、電路與微結構的異質整合，UA3P 的高精密度量測將成為次世代光電封裝標準建立的重要依據。
結語
在 AI 算力狂飆的年代，矽光子與 CPO 封裝是延續摩爾定律的核心突破口。Panasonic UA3P 超高精度三次元輪廓儀以其無可替代的微力非破壞性、超大測角能力與奈米級干涉精度，為光學元件製造與 CPO 封裝提供強大的技術支撐，是推動光電融合時代邁向商業化量產的核心利器。
