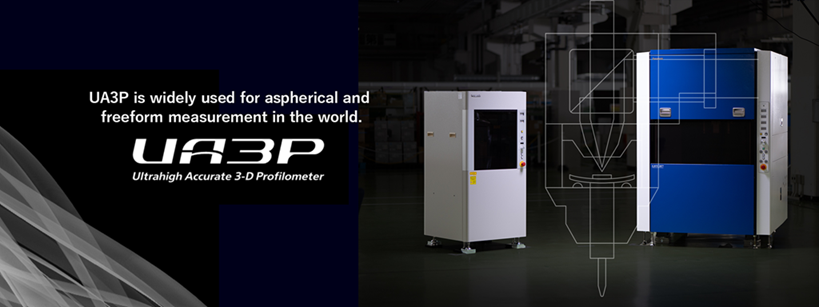

UA3P（Ultrahigh Accurate 3-D Profilometer）
解析次世代光學製造的心臟，超高精度三次元輪廓儀
在精密光學與半導體元件製造業中，有一句金科玉律：
「無法精準檢測的產品，就無法被完美製造出來。」
隨著智慧型手機多鏡頭模組、車用 HUD、AR/VR 裝置以及光通訊模組的急速發展，市場對非球面鏡片（Aspheric Lens）及自由曲面（Freeform Optics）的精度要求已跨入奈米（nanometer）等級。在這項極致工藝的背後，由 Panasonic 推出的 UA3P（Ultrahigh Accurate 3-D Profilometer）超高精度三次元輪廓儀，無疑是全球高端光學製造業中最具代表性的量測利器。
本文將帶您深入了解 UA3P 的核心技術、運作優勢，以及它在未來次世代科技中的發展潛力。
一、 UA3P 量測機台的核心技術拆解
傳統的 CMM（三次元座標量測機）或接觸式輪廓儀，常面臨「測針壓力過大導致樣品劃傷」或「無法量測高角度大傾角曲面」的瓶頸。UA3P 結合了傳統 CMM 的大空間量測與原子力顯微鏡（AFM）的微觀感知能力，其核心技術包含：
1. 原子力探針技術（AFP, Atomic Force Probe）
UA3P 使用專利的超低接觸力探針技術，將測針壓力控制在 0.15 至 0.30 mN（約 15~30 mgf） 的微小範圍內。
- 低損傷掃描：極低的接觸力能在掃描軟質塑膠鏡片、拋光模具或玻璃時，達到無痕、非破壞性的形貌檢測。
- 恆定追蹤：透過光學對焦雷射即時檢測測針位移，確保在掃描高低落差極大的曲面時，探針力始終保持恆定。
2. He-Ne 雷射干涉定位（0.3 nm 高解析度）
UA3P 的 XYZ 三軸量測基座以穩定頻率的 He-Ne 雷射干涉法為核心。
- 提供高達 0.3 nm 的長度解析度。
- 搭配獨立的三塊精密參照平面鏡，將機台結構帶來的直角度與真直度誤差降至 0.05 μm 以內。
3. 大傾角與側面量測雙探針（Twin Probe / S-AFP）
傳統設備在量測超過 60 度的陡峭非球面時容易失真，而高階 UA3P 機型可支援高達 75 度甚至 90 度（S-AFP 側面探針） 的垂直與水平大角度量測，全面涵蓋複雜的幾何外形。
二、 UA3P 的三大核心優勢
| 優勢項目 | 技術特點 | 帶來的產業效益 |
|---|---|---|
| 1. 奈米級重現性 | 絕對形狀評估精度高達 0.01 μm | 大幅提升良率，消除人工量測誤差。 |
| 2. 逆向補正加工 (Closed-loop Feedback) |
自動生成 NC 加工補正程式 | 將量測數據直接回傳給超精密數控工具機，直接修改模具。 |
| 3. 自動化與高效率 | 具備自動 Tilt 姿態修正平台與 Recipe 運作模式 | 量測流程標準化，單次高精度掃描僅需數分鐘。 |
三、 UA3P 的多元應用場景
- 手機與車用光學：高畫素智慧型手機鏡頭、車用 HUD（抬頭顯示器）的自由曲面模具與鏡片量測。
- 微透鏡陣列（MLA）與 VR/AR：Pancake 光學系統、菲涅爾透鏡（Fresnel Lens）及衍射鏡片（DOE）的微結構面貌量測。
- 半導體與光通訊：V 型槽（V-Groove）、光纖陣列（Fiber Array）與 MT 插芯的微小孔位及角度評估。
四、 未來發展趨勢與市場潛力
隨著科技推陳出新，UA3P 在精密製造鏈中的角色將更加關鍵，其未來的發展趨勢主要體現在以下三大面向：
1. 矽光子（Silicon Photonics）與 CPO 封裝的精密檢測
光電融合（Co-Packaged Optics, CPO）是未來 AI 資料中心與高速運算的關鍵技術。在光纖與晶片端耦合時，容許誤差已進入次微米級。UA3P（如 UA3P-400T 雙探針機型）能精準評估光連接器、稜鏡及微結構位置誤差，為光傳輸效率最大化提供關鍵數據。
2. 智慧製造與 AI 自動化整合
未來的產線更強調「即時回饋」與「無人化」。UA3P 正朝向結合 AI 瑕疵辨識、自動影像基準點定位（Fiducial Mark Alignment） 與 晶片/晶圓級鏡片（Wafer-level Lens）自動連續量測 演進，能進一步縮短生產節拍（Takt Time），實現真正的智慧工廠關燈生產。
3. 元宇宙（AR/VR/MR）微結構元件的崛起
新一代 AR/VR 頭戴裝置為了追求輕量化，大量採用自由曲面（Freeform）與波導光學元件（Micro-Optics Waveguide）。這類元件沒有固定的旋轉對稱軸，傳統儀器幾乎無法評估。UA3P 具備高彈性的 CAD 數據比對能力與 3D 自由曲面分析軟體（如 Zernike 分析），將持續引領次世代顯示器元件的品質把關。
結語
UA3P 量測機台不單是一台量測設備，更是推動光學與微奈米製造極限的核心引擎。從極低損傷的 AFP 原子力探針到強大的 3D 逆向加工補正功能，它成功扮演了「設計、加工與檢測」之間的橋樑。展望未來，不論是在 AI 光電整合、AR 微光學還是超精密半導體封裝領域，UA3P 都將持續作為高精度製造不可或缺的技術堅實後盾。
