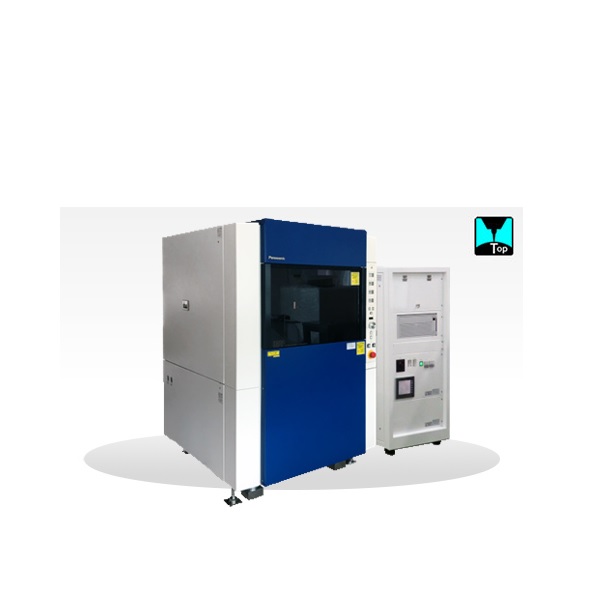

超高精度三次元輪廓儀UA3P- 特點
- 多領域測量：UA3P 能夠測量非球面透鏡、自由曲面鏡及其模具，這些對於數位消費性電子產品（例如智慧型手機、DSC、DVD、藍光燒錄機）、家庭安全防護系統、光學通訊和車載HUD等提供技術解決方案，精度高達0.01 µm 。
- 快速測量：提供超精確的測量，整個過程僅需3分鐘，使其能夠有效率地應用於各種應用。
- 軟體支援：它配備了廣泛的可選軟體庫，為用戶提供數據分析和處理方面的附加功能和靈活性。
- 使用者友善的操作：此系統的設計易於操作，使用戶能夠向加工過程提供快速回饋，使其適合即時品質控制。
介紹
「無法精準檢測的產品是無法被完美製造出來的」UA3P透過各種細微形狀測量，我們提供多種型號的奈米級測量設備。依靠先進的 Panasonic UA3P 三次元輪廓儀系列提供高精準度的計量服務。當與堅固的花崗岩底座相結合時，此整合系統形成了適合在工廠車間使用的彈性計量解決方案，始終實現低至 0.01 µm的精度水平。
| 型號 | UA3P-4000 | ||
|---|---|---|---|
| 外觀尺寸（寬x深x高）mm | 1,060×1,200×1,610 | ||
| 本體重量 | 1,500公斤（其他：300公斤） | ||
| 測量範圍（X、Y、Z軸）mm | 4000-A100：100x100x35 4000-A120：120x120x35 |
||
| 測量物設置區域（X、Y、Z軸）mm | 210x210x127.5 | ||
| 測量探頭 | 原子力探頭AFP | ||
| 解析度 | 0.3nm | ||
| 上探針測量最大傾斜角度 | 75度 | ||
| 基於上探針的測量精度 *使用時標準R500µm紅寶石上探針 或R500µm陶瓷上探針測定 |
30°以下：±0.05 µm（往返） 45°以下：±0.06 µm（往返） 60°以下：±0.07 µm（往返） 70°以下：±0.10 µm（往返） |
||
| 基於坐標軸測量精度（XY軸測量精度） | 100 mm以下：0.05 µm（再現精度 0.05 µm以內） | ||
| 測量速度 | 0.01-10mm/sec | ||
| 工作環境溫度 | 20-23°C（變動±0.5°C以下） | ||
| 工作環境濕度 | 20-60%（空調風不能直接吹到設備上） | ||
| 使用環境振動 | 容許值 1.0 cm/s2 (= 1.0 gal)， 建議 0.5 cm/s2 | ||
| 需求電源 | AC100V±5%/14A (需使用不斷電系統UPS及變壓器) | ||
| 氣壓源 | 0.5 MPa ~ 1.0 MPa，流量 200 L/min (ANR) | ||
| 標準配件 | 標準陶瓷上探針R500µm、 標準鑽石上探針R2D60、 原子力探頭 AFP、 校正用基準球 |
||
