18Gbps 支援可鎖定HDMI 訊號線 AHL-xxxxC
ADTECHNO Inc- 特點
- 配備獨特的鎖定機制,只需輕輕一按即可將設備最大承重保持在 7 公斤
- 配備指示燈,區分鎖定與解鎖
- 最高支援4K UHD@60 4:4:4(最高傳輸速度18Gbps)
- 相容於 HDCP/HDR/CEC/HEC
- 長度從 0.5 公尺起的多樣化產品系列
- 最大傳輸距離100m
介紹
本產品是支援 18Gbps 的 HDMI 連接線,其連接器上採用創新的專有鎖定機制,可防止訊號線鬆脫。儘管不需要任何金屬配件或夾具來固定訊號線,我們還是實現了最大瞬時保持力為 7 公斤的接頭鎖。鎖定閂鎖從訊號線的 HDMI 插頭的凹槽中伸出,並鉤入設備上 HDMI 端子內的孔中,物理鎖定訊號線以防止其意外脫落。

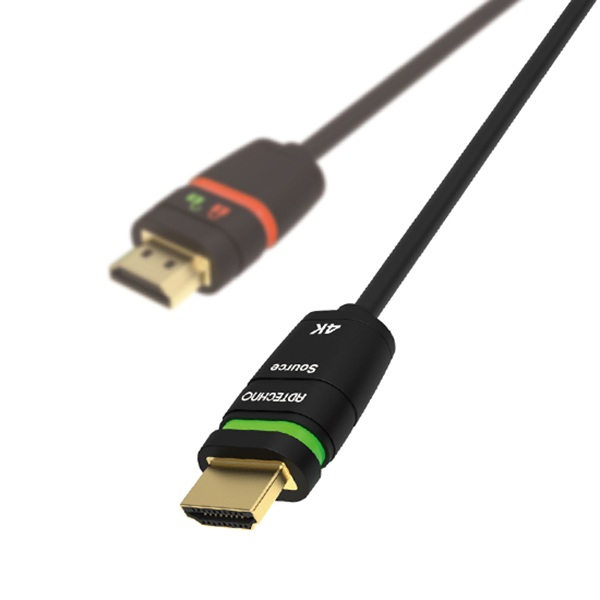

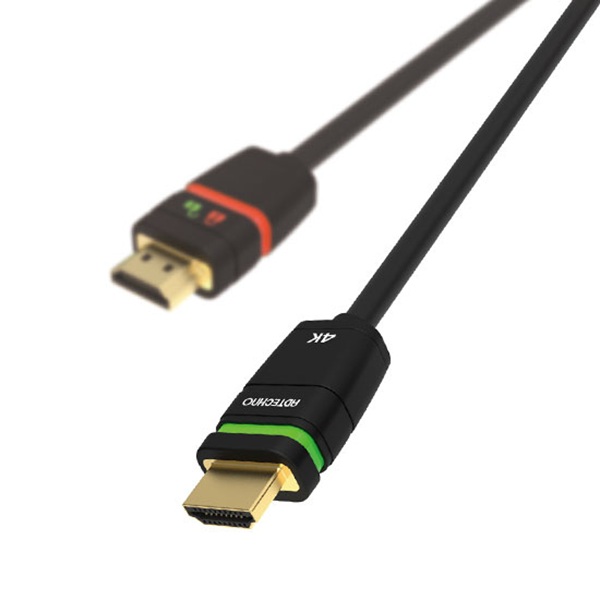

只需滑動連接器外殼上的滑桿即可鎖定/解鎖接頭,滑桿配有指示器,可與鎖定機制一起變更顏色。一眼就可以輕鬆辨識鎖定(紅色)/解鎖(綠色)狀態。*1) *2) *3) *4)
最高支援4K UHD@60 4:4:4(最大傳輸速度18Gbps)以及符合HDMI 2.0標準的訊號,例如HDR(高動態範圍)、CEC、HDCP、HEC。它的用途十分廣泛,從創建採用 HDR 的高品質家庭劇院環境到需要 4K 編輯的廣播和商業用途。
有源訊號線採用混合配置,使用訊號傳輸損耗極低的OM3標準光纖,其他訊號線則使用銅線。低損耗光纖無需外部電源即可實現長距離傳輸。*5)
有 11 種不同的長度可供選擇,範圍從 0.5 公尺到 100 公尺,因此您可以自由選擇最適合您的應用的長度,從攝影機和現場監視器之間的連接或伺服器機架內的短距離連接到現場活動或會議室的長距離連接。
該產品配備獨特的鎖定機制,只需輕輕一觸即可物理固定接頭,無需任何金屬配件或夾具來固定接頭。這使得它成為一種理想的 HDMI 訊號線,適用於您想要避免接頭意外鬆動的環境,例如現場活動、家庭劇院、影像製作工作室、醫療環境、攝影機拍攝、串流網站、工廠自動化設備、嵌入式設備和伺服器機房。
型號 | AHL-xxxxC(xxxx為公尺長度) | |||||
---|---|---|---|---|---|---|
訊號線類型 | 被動式 | |||||
長度選擇 | 10m/15m/20m/30m/50m/100m | |||||
訊號線方向性 | 是 | |||||
連接器形式 | 來源端:HDMI A 型 顯示端:HDMI A 型 |
|||||
最大傳輸速度 | 18Gbps | |||||
HDCP | 相容 | |||||
HDR | 相容 | |||||
CEC | 相容 | |||||
HEC | 相容 | |||||
ARC | 相容(最長30公尺) | |||||
規格 | 符合 HDMI 2.0 標準*6) | |||||
外部電源 | 不必要 | |||||
最大功耗 | 0.25W | |||||
訊號線/連接器顏色 | 霧面黑色 | |||||
訊號線外皮 | PVC | |||||
連接器尺寸 | 20.4mm (W) x 36.4mm (D) x 11.2mm (H) | |||||
訊號線直徑 | 5.8mm±0.3mm | |||||
工作溫度/儲存溫度 | -10℃~50℃ / -20℃~60℃ | |||||
工作濕度/儲存濕度 | 10至80%相對濕度 | |||||
配件 | - |
型號 | AHL-xxxxC(xxxx為公尺長度) | |||||
---|---|---|---|---|---|---|
訊號線類型 | 主動式,光纖 GOF 4芯, 銅線 7芯 | |||||
長度選擇 | 0.5m/1m/1.5m/2m/3m | |||||
訊號線方向性 | 無 | |||||
連接器形式 | HDMI A型 | |||||
最大傳輸速度 | 18Gbps | |||||
HDCP | 相容 | |||||
HDR | 相容 | |||||
CEC | 相容 | |||||
HEC | 相容 | |||||
ARC | 相容 | |||||
規格 | 符合 HDMI 2.0 標準*6) | |||||
外部電源 | 不必要 | |||||
最大功耗 | - | |||||
訊號線/連接器顏色 | 霧面黑色 | |||||
訊號線外皮 | PVC | |||||
連接器尺寸 | 20.4mm(W) x 36.4mm(D) x 11.2mm(H) | |||||
訊號線直徑 | 4.5mm±0.2mm | |||||
工作溫度/儲存溫度 | -10℃~50℃ / -20℃~60℃ | |||||
工作濕度/儲存濕度 | 10至80%相對濕度 | |||||
配件 | 保證書 |
