微型橋接式轉換器 Bridge M Series ( Micro Type Converter )

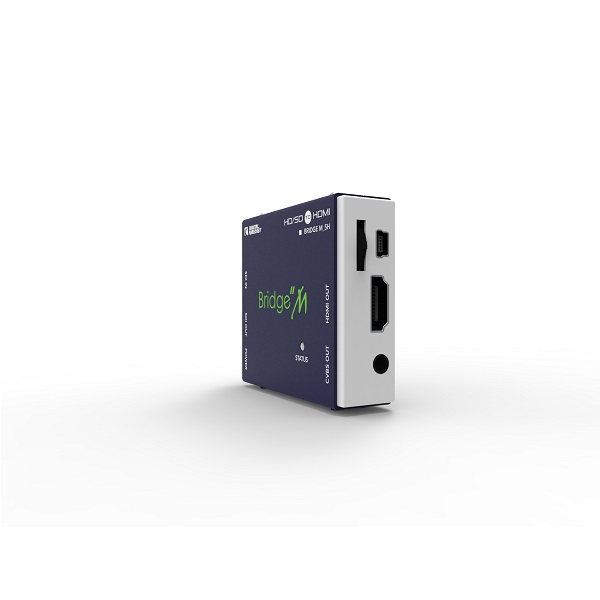

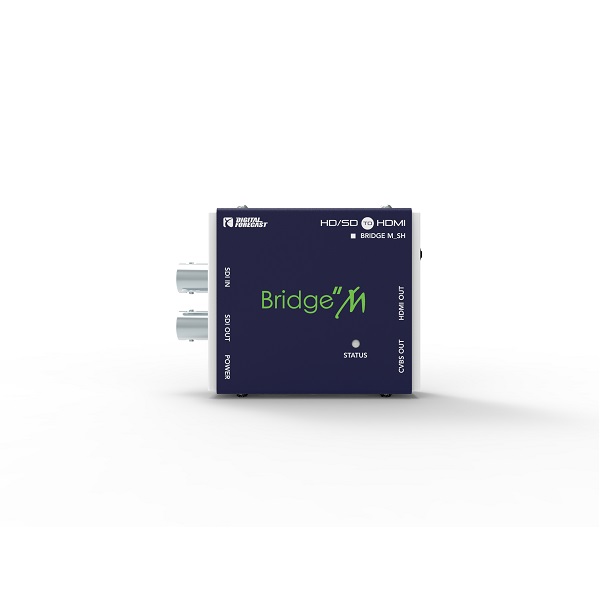

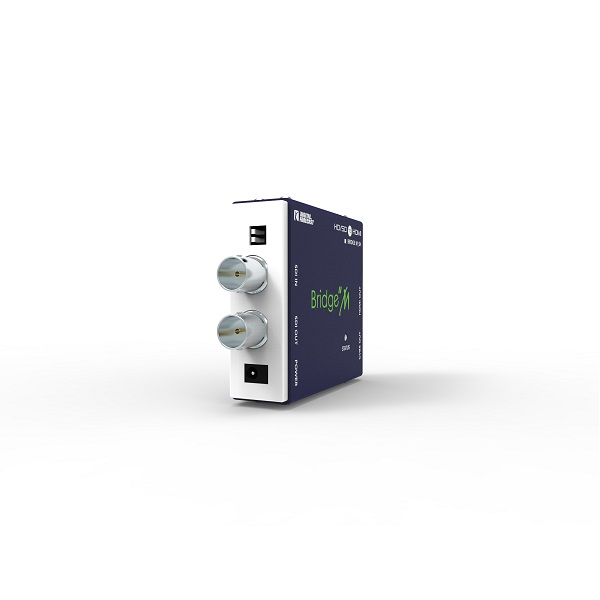

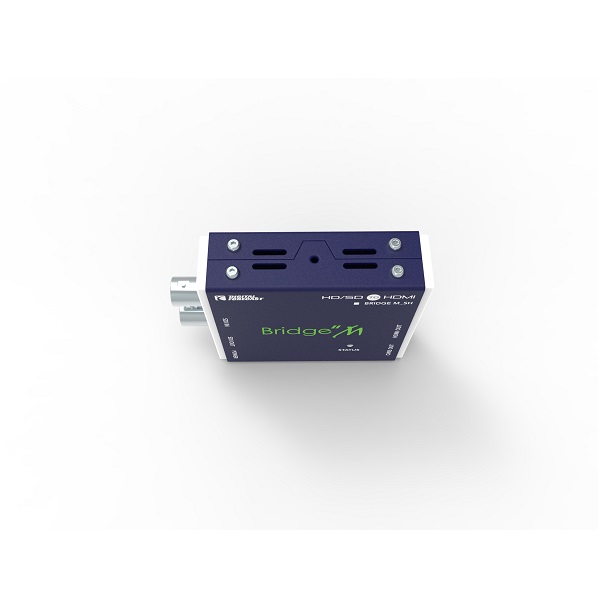

Bridge M_SH HD/SD 轉 HDMI
Digital Forecast- 特點
- HD/SDI 轉 HDMI 轉換器
- 小巧且高階功能，內部配備高效影像處理引擎
- 電視的 SDI 訊號監控

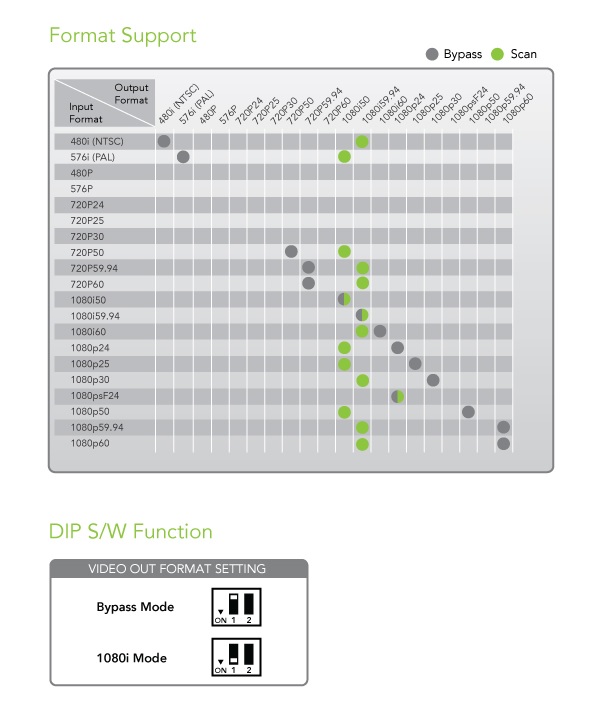

- 一般Bypass模式或固定格式輸出模式
- 1 HD/SDI 輸入 ( SD/HD/3G 所有標準格式)
- 1 HD/SDI 輸入 時脈重整( Re-clocking) 輸出
- 1 HDMI 輸出 ( SD/HD/3G 所有標準格式)
- 低功耗設計
- 12V DC 電源供應器（工作電壓範圍：7 ~ 17V DC）
介紹
Bridge M_SH 是一種將 SMPTE 標準的 SDI 訊號轉換為 HDMI 訊號的裝置。它支援高達 1080p60 的格式。 此外，還可以支援CVBS輸出進行監控，並將輸出固定在特定的格式。| 型號 | Bridge M_SH | |||||
|---|---|---|---|---|---|---|
| 外觀尺寸（寬x深x高）mm | 68 x 59.2 x 20 (mm) | |||||
| 重量 | 90g | |||||
| 電源等級 | 12 VDC | |||||
| 功耗 | 3.0 瓦特 Watts (最大 : 4 瓦特 Watts) | |||||
| 工作溫度 | -20℃ ~ 70℃ | |||||
| 濕度 | 0 to 95% RH, 無凝結 | |||||
| 資料傳輸率 | 3 Gbps | |||||
| 信號位準 | 800mVp-p +/- 50m | |||||
| 數位影像規格 | ||||||
|---|---|---|---|---|---|---|
| 支援 HDMI v1.3 | ||||||
| 支援多速率 SDI 格式 | ||||||
| SMPTE 125M | NTSC (480i 59.94), PAL (576i 50) | |||||
| SMPTE 296M | 720p (60/59.94/50) | |||||
| SMPTE-274M,SMPTE-292M | 1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98) |
|||||
| SMPTE-424M | 1080p (60/59.94) 3G | |||||
 |
