Showa Sokki 振動監視/量測

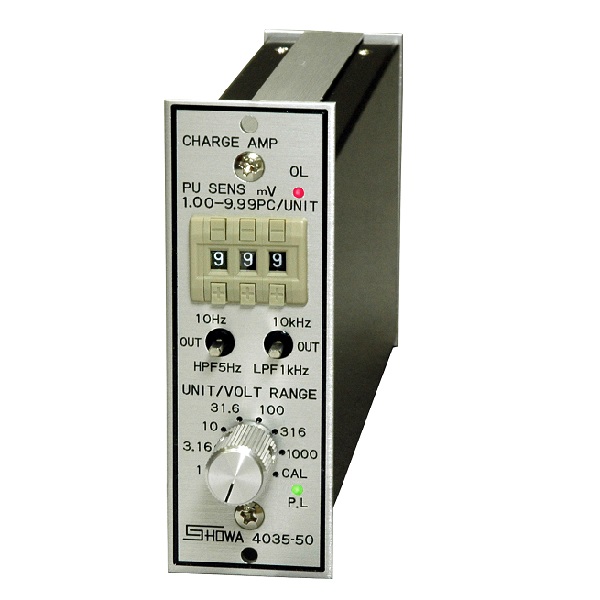

電荷放大器 Model-4035-50
昭和測器 Showa Sokki- 特點
- 動態範圍100dB以上。
- 最適合高精度量測。
- 使用於電荷輸出型,內建放大器型感測器。
介紹
電荷放大器 MODEL-4035-50 是將檢測器輸出的電荷訊號轉換為電壓訊號的高精度電荷放大器。它與電荷輸出型和前置放大器內置型加速度感測器相容。
透過將輸出連接到振動分析儀,可以進行各種分析。
請嘗試將這種低成本、高精度的電荷放大器用作測量電荷放大器或用於線路振動監測的電荷放大器等。
型號 | Model-4035-50 | ||||||
---|---|---|---|---|---|---|---|
輸入端子 | 有絕緣BNC連接器 | ||||||
適用的檢測器 | 電荷輸出型檢測器、 內建放大器型感測器 | ||||||
恆定電流驅動電源 | +24V、 3mA恆定電流(使用內建放大器型感測器) | ||||||
頻率特性 | 0.5Hz ∼100kHz・・・+1、-3dB 1Hz∼50kHz・・・±1dB 5Hz∼20kHz・・・±0.5dB |
||||||
滿刻度感度 | 1V/1pC(mV) ∼ 10,000pC(mV) | ||||||
感應器感度 | 測量範圍 | 0.100∼0.999pC(mV) 10、 30、 100、 3,000、 1,000、 3,000、 10,000 UNIT/V 1.00∼9.99pC(mV) 1、 3、 10、3 0、 100、 300、 1,000 UNIT/V※ 10.0∼99.9pC(mV) 0.1、 0.3、 1、 3、 10、 30、 100 UNIT/V 100∼999pC(mV) 0.01、 0.03、 0.1、 0.3、 1、 3、 10 UNIT/V |
|||||
輸出 | 交流輸出(BNC連接器) 最大輸出電壓±10V(±1V/FS) 但範圍300的最大值為±3.16V, 範圍1,000的最大值為±1V。 直流輸出(DSUB連接器) 最大輸出電壓+10V(+1V/FS) 但範圍300的最大值為+3.16V, 範圍1,000的最大值為+1V。 |
||||||
雜訊水平(typ.) | 全頻段:①[0.008pCrms+輸入容量每1,000pF為0.005pCrms]的輸入換算值和 ②5mV(RMS)中之較大者 窄頻段:0.5Hz、 100pC/V・・・・・・10μV/ √ Hz 20∼1,000Hz、 100pC/V・・・1μV 寬頻(mV):①10μVrms的輸入換算值和②5mVrms中之較大者 |
||||||
精準度 | 在1,000Hz、 輸入容量為1,000pF以下時, 全範圍均為1.5%以內 | ||||||
濾波器 | LPF:1,000Hz、 10,000Hz(-12dB/OCT) HPF:3Hz、 10Hz(-12dB/OCT) |
||||||
溫度、濕度範圍 | -20℃∼+60℃、 90%RH以下 | ||||||
電源 | DC±9V∼±15V或AC100∼240V(透過交流電源轉接器) 裝入多通道收納箱中時, 可使用電源裝置 電源裝置MODEL-4035-10M(AC100V, 最多可驅動10CH) |
||||||
尺寸與重量 | 34.5(W)×99(H)×152(D)mm 約350g | ||||||
選購配備 | 交流電源轉接器MODEL-4035-91 電源裝置MODEL-4035-10M 3CH收納箱MODEL-4001-20 4CH收納箱MODEL-4035-21 10CH收納箱MODEL-4035-23 空白面板MODEL-4035-30 ○交流電源轉接器為1CH驅動用。 多CH時, 由CH收納箱和電源裝置驅動。 |
||||||
其他選用配備 | 高感度型 MODEL-4035-51 大輸入型MODEL-4035-52 (其他型號請致電洽詢) |
