Katsura Opto 5D/6D 傾斜/變位量測

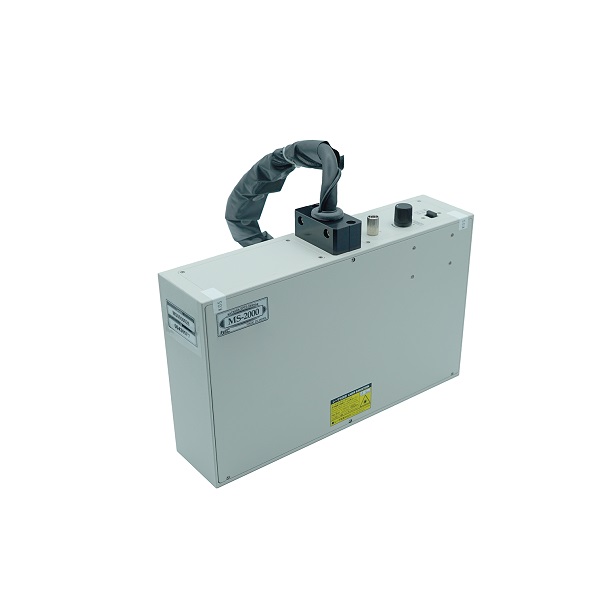

高速6D感測器 MS-2000
Katsura Opto- 特點
- 1. 三角測量技術、位置測量技術和 3 軸角度測量技術集於一體
- 2. 出色的重複性和高精度線性度
- 3. 工作距離寬,可操作性高
介紹
是否可以透過一台設備使用智慧型手機相機模組的感測器移位方法來測量 OIS?該產品是根據客戶要求開發的。感測器移位型OIS的特徵在於,驅動器除了XY軸之外,還具有旋轉方向的校正軸。還有一種使用高速5D感測器和自動準直儀進行測量的方法,但存在兩個感測器所需的安裝空間、感測器之間需要對準以及需要管理等問題。因此,我們開發了一種結合了5D感測器的自動準直儀方法(傾斜)、三角測量方法(高度)和視覺感測器(位置)以及旋轉角度檢測光學系統相結合的產品解決了這個問題。
型號 | MS-2000 | |||||
---|---|---|---|---|---|---|
測定物件 | 專用目標 | |||||
工作距離 | 90±0.5mm | |||||
測定項目 | 傾斜(θX,θY) | 變位(Z) | 位置(X,Y) | 旋轉(θ) | ||
測量範圍 | ±60分 (圓形範圍) | ±1mm | ±0.5mm | ±90分 | ||
光源 | 660±10nm | |||||
光束直徑 | φ3mm | |||||
外觀尺寸(不包括突出部分) | W250 x D150 x H58 mm |
