Katsura Opto 5D/6D 傾斜/變位量測

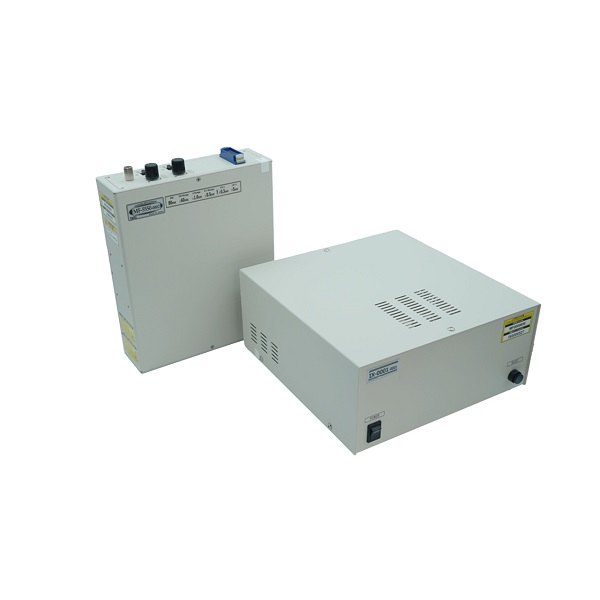

高速5D感測器 MF-5550/MF-5570
Katsura Opto- 特點
- 1. 將三角測量技術、位置測量技術和角度測量技術集於一個感測器中
- 2. 出色的重複性和高精度線性度
- 3. 工作距離寬,可操作性高
介紹
是否可以用一台裝置測量智慧型手機相機的 OIS 鏡頭驅動器?該產品是根據客戶要求開發的。先前,X、Y、Z分別使用3台雷射變位計進行測量,傾斜度使用1台自動準直儀進行測量,但此方法需要4個感測器的安裝空間、需要感測器之間的對準、需要管理等問題。我們透過開發結合自動準直儀方法(傾斜)、三角測量方法(高度)和視覺感測器(位置)的產品解決了這個問題。
型號 | MF-5550-0002 | MF-5570-0002 | ||||
---|---|---|---|---|---|---|
測定物件 | φ2.9mm光學平面(目標鏡FH-2304) | |||||
工作距離 | 80±0.5mm | |||||
測定項目 | 傾斜 (θX,θY) |
變位 (Z) |
位置 (X, Y) |
傾斜 (θX,θY) |
變位 (Z) |
位置 (X, Y) |
測量範圍 | ±60分 (圓形範圍) | ±1mm | ±0.5mm | ±60分 (圓形範圍) | ±1mm | ±0.7mm |
光源 波長/光束直徑 |
658±10nm/φ0.3mm(變位、傾角) 658±10nm / φ5mm(位置) |
|||||
取樣 | 10,000次/秒 | |||||
外觀尺寸(不包括突出部分) | W185 x D220 x H56 mm |
