Katsura Opto 5D/6D 傾斜/變位量測

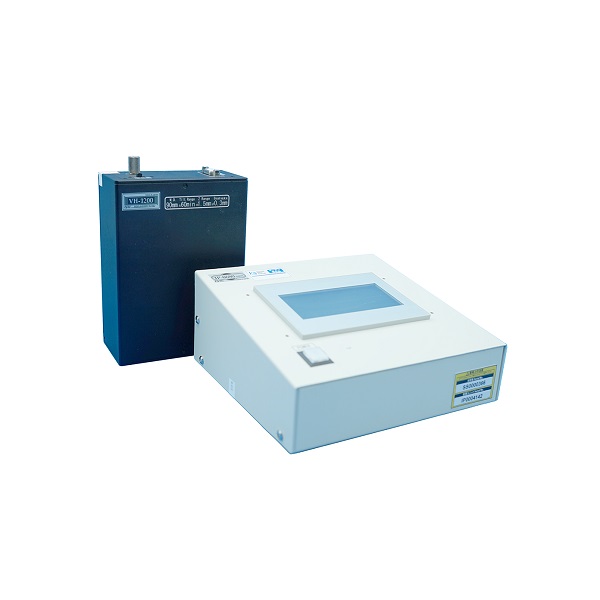

狹角變位傾角感測器 VH-1200

Katsura Opto
特點
1. 能夠測量深部物體
2. 高速測量(10K取樣)
3. 模擬(±5V)測量資料輸出

介紹

是否可以測量具有窄孔徑和長光路長度的智慧型手機相機模組驅動器?該產品是根據客戶要求開發的。
傳統的變位和傾角感測器的出射光束角度較淺,無法測量孔徑較窄、光路長度較長的物體。


型號 VH-1200
測定物件 光學平面(建議反射率80%以上)
工作距離 90±0.5 mm
測定項目 傾斜(θX,θY) 變位(Z)
測量範圍 ±60分  (圓形範圍) ±1.5mm
光源 660±10nm
光束直徑 φ0.3mm
輸出更新率 10,000次/秒
外觀尺寸(不包括突出部分) W110 x D150 x H56 mm
