Katsura Opto 5D/6D 傾斜/變位量測

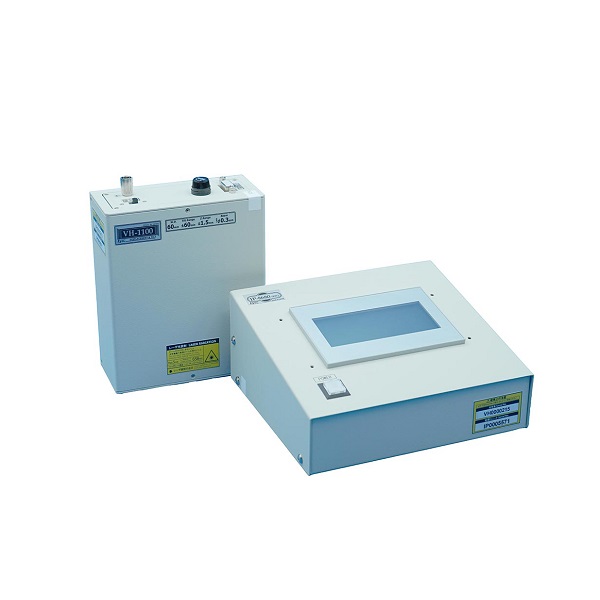

變位傾角感測器VH-1100/HT-8490N
Katsura Opto- 特點
- 1. 同時測量變位量和傾角 [專利號:5330114]
- 2. 用一根光束同時測量一個方向的變位和傾斜
- 3. 高速測量(10K 取樣)
介紹
除了基於自動準直儀的傾角測量之外,是否可以同時測量變位量?該產品是根據客戶要求開發的。它最初是為了測量硬碟HDD磁頭運作時發生的傾斜而開發的,但現在廣泛用於測量智慧型手機和其他設備中安裝的自動對焦(AF)驅動器。
型號 | VH-1100 | HT-8490N | ||
---|---|---|---|---|
測定物件 | 光學平面(建議反射率80%以上) | |||
工作距離 | 60±0.5mm | 90±0.5mm | ||
測定項目 | 傾斜(θX,θY) | 變位(Z) | 傾斜(θX,θY) | 變位(Z) |
測量範圍 | ±60分 (圓形範圍) | ±1.5mm | ±90分 (圓形範圍) | ±4mm |
取樣 | 10,000次/秒 | |||
外觀尺寸(不包括突出部分) | W125 x D150 x H56 mm | W155 x D180 x H56 mm |
