Katsura Opto 傾角量測儀

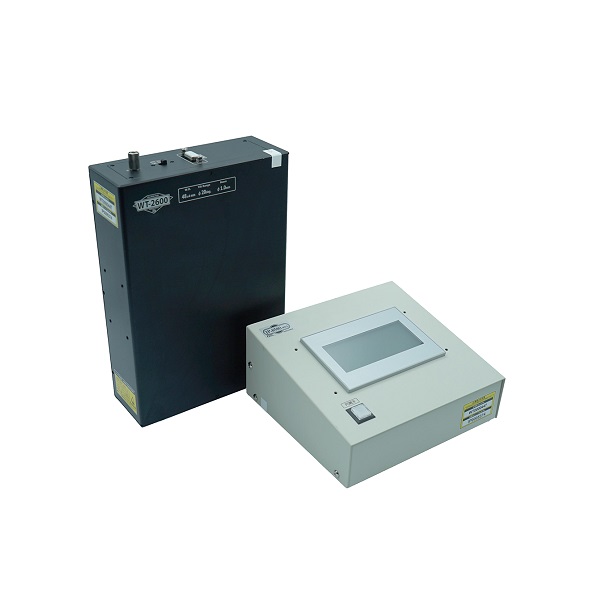

超廣角傾角感測器 WT系列
Katsura Opto- 特點
- 1. 超廣域測量範圍
- 2. 高速測量(10K取樣)
- 3. 模擬(±5V)測量數據輸出
介紹
是否可以測量超過±1度測量範圍的廣角傾角?該產品是根據客戶要求開發的。傳統的廣角測量需要使用三個位移計測量三個點的高度,然後將其轉換為角度。然而,這種方法需要三個位移計、安裝空間以及一定尺寸的目標,因此無法測量小目標。我們透過使用自動準直儀方法的產品解決了這個問題。
型號 | WT-7300 | WT-2600 | WT-2910 | |||
---|---|---|---|---|---|---|
測定物件 | 光學平面(建議反射率80%以上) | |||||
工作距離 | 65±1mm | 48±4mm | 25±2mm | |||
測定範圍 | ±5度 (圓形範圍) | ±10度 (圓形範圍) | ±15度 (圓形範圍) | |||
重複測定精度(角度) | 0.2分 | 0.4分 | 0.4分 | |||
線性度 | ±1.5% of F.S. (相當±9分) |
±3% of F.S. (相當±36分) |
±2.5% of F.S. (相當±45分) |
|||
光源1 波長/光束直徑 |
658±10nm/φ1.5mm | 660±10nm/φ1mm | ||||
光源2 波長/光束直徑 |
658±10nm/φ0.1mm | — | ||||
取樣 | 10,000次/秒 | |||||
外觀尺寸(不包括突出部分) | W150 x D180 x H56 mm | W160 x D230 x H60 mm |
