Katsura Opto 傾角量測儀

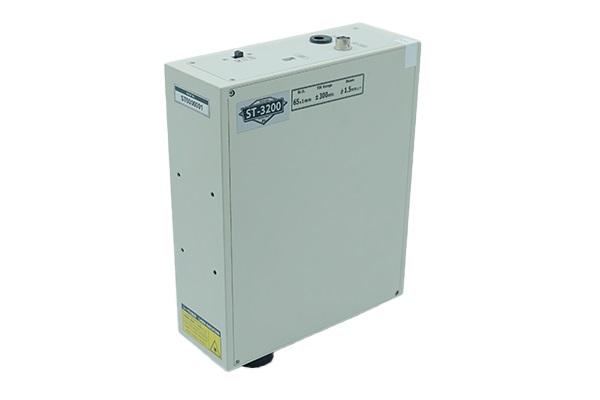

整合式傾角感測器(廣角型) ST-3200
Katsura Opto- 特點
- 1. 感測器和處理器整合
- 2. 傾角測量範圍 ±5 度,高速測量(1.6K data/秒)
- 3. 可整合到設備和治具中
介紹
是否有可能製造出一種可以測量大角度超過±1度測量範圍的廣角傾角的測量裝置?這款超廣角傾角感測器是根據客戶要求開發的。該產品整合了感測器和處理器單元。我們開發了一種易於安裝和使用的產品。
型號 | ST-3200 | |||
---|---|---|---|---|
測定物件 | 光學平面(表面反射率>80%) | |||
工作距離 | 65±1 mm | |||
測定範圍 | ±5度 (圓形範圍) | |||
重複測定精度(角度) | 0.15分 | |||
線性度 | ±1.5% of F.S. | |||
光源 | 658±10nm | |||
光束直徑 | φ1mm | |||
輸出更新率 | 1,600次/秒 | |||
外觀尺寸(不包括突出部分) | W150 x D180 x H56 mm |
